Viele Mails habe ich zu diesem Thema gefunden – wie kann ich eigentlich ein Licht blinken lassen.
Anwendungsfälle gibt es her viele….. bei der Realisierung einer Alarmanlage, oder es hat an der Tür geklingelt … sicherlich fallen Dir auch noch Beispiele ein. Aber wie kann ich dies umsetzen? Genau das möchten wir nun hier in diesem kleinen Tutorial machen.
Virtuelle Kanäle umbenennen
Wir starten erst einmal mit den virtuellen Kanälen. Wichtig hier zu wissen ist, dass es verschiedene virtuelle Kanäle gibt. Einmal welche für Homematic Funk – und einmal für Homematic IP Funk. Ebenso natürlich auch welche für Wired.

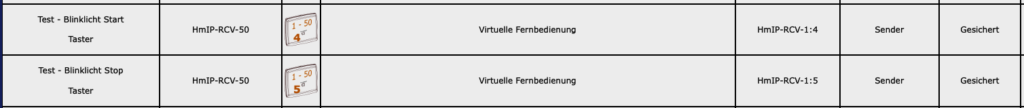

In meinem Beispiel möchte ich einen Homematic IP Zwischenstecker blinken lassen. Also nehme ich auch die Virtuellen Kanäle für HMIP. Zwei Kanäle benötige ich hier – einen zum Starten des Blinklichtes, einen zu stoppen.
Direktverknüpfung erstellen
Ist nun mein virtuelles Gerät umbenannt (dieser Schritt war auch nur nötig, damit es nicht unübersichtlich wird), können wir die Direktverknüpfung zwischen der CCU (also dem virtuellen Gerät) und dem Zwischenstecker erstellen.
Hierfür in der CCU Oberfläche den Punkt “Programme und Verknüpfungen” und dann “Direkte Verknüpfungen” öffnen. Ganz unten auf der Seite können wir nun eine neue Verknüpfung herstellen. Auf der kommenden Seite ist es wichtig, dass ebenfalls unten der Punkt “Virtuelle Kanäle anzeigen” geklickt wird. Nur dann erscheinen unsere virtuellen Kanäle, bei der wir uns jetzt den heraussuchen, um das Blinklicht zu aktivieren.
Im nächsten Schritt wählen wir nun das Gerät aus, welches nun blinken soll. In meinem Fall also mein Homematic IP Zwischenstecker. Rechts bei diesem Zwischenstecker klicke ich jetzt auf “Auswählen”. Danach erscheint als Information nochmals unsere Direktverknüpfung. Hier klicken wir unten auf den Punkt “Erstellen und bearbeiten”, um noch weitere Einstellungen vornehmen zu können.
Melde Dich zu meinem Newsletter an! Erhalte einmal im Monat wichtige Informationen zu
- Kursen
- interessanten SmartHome Themen
- sowie einen 5 Euro Gutschein für Kurse auf verdrahtet.info
Du möchtest mehr Wissen über den ioBroker oder die HomeMatic? Dann solltest Du Dir unbedingt meinen kostenlosen Kurs anschauen!
(Klicke auf das Bild)
In der rechten Spalte hast Du nun die Möglichkeit, im Dropdown “Experte” auszuwählen. Scrolle auf der Seite nun nach unten und dort findest Du die Auswahlmöglichkeit, die wir nun an dieser Stelle benötigen.

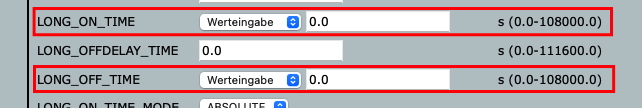

Die rot eingekreisten Daten beeinflussen nun, wie lange mein Stecker ein – und ausgeschaltet sein sollen. Über das “TIME_BASE” kannst Du einstellen, wie lange dies ein oder ausgeschaltet sein soll. Über die “TIME_FACTOR” kannst Du dann dieses multiplizieren. In meinem Screenshot hier habe ich also BASE_1_S ausgewählt – also eine Sekunde. Dieses mit 2 multipliziert ergibt hier zwei.
In einer Homematic Direktverknüpfung ist dies sehr ähnlich:
Hier jedoch kann der Wert direkt eingetragen werden in Sekunden, ohne etwas umrechnen zu müssen.
Keine Experteneinstellungen verfügbar?
Solltest Du keine Möglichkeit haben, die Experteneinstellungen zu ändern, dann müssen wir dieses noch freischalten. Öffne hierfür auf der CCU die Einstellungen -> Benutzerverwaltung.
Hier Deinen Benutzer auswählen und an der rechten Seite auf bearbeiten klicken.

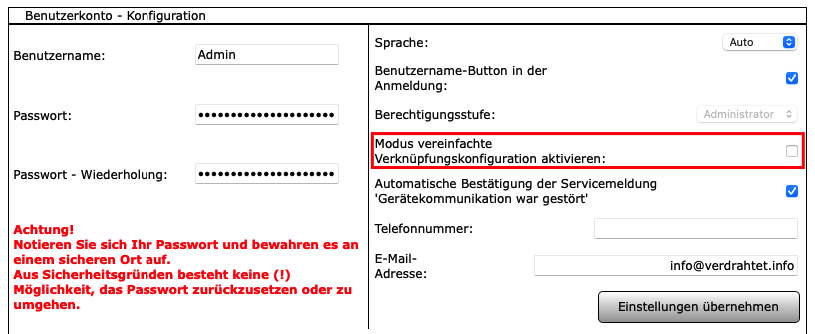

Hier ist es wichtig, dass die vereinfachte Verknüpfungskonfiguration NICHT aktiviert ist. Dann hast du auch die Experteneinstellungen.
