In der heutigen Zeit mit Corona – Homeoffice und anderen Viren die so rumfleuchen ist es wichtig, dass man sich auch um die eigene Atemluft in Räumen kümmert. Hierfür wichtig ist unter anderem der CO2 Gehalt im Sauerstoff. Dieser sollte möglichst um die 400ppm (parts per million) liegen …. weniger ist natürlich besser. Dafür hier einmal eine kleine Übersicht:
| CO2 Gehalt im ppm | CO2 in % | Luftqualität |
| Unter 800 | <0,08 % | Hohe Raumluftqualität |
| 800 – 1.000 | 0,08 – 0,1 % | Mittlere Raumluftqualität |
| 1.000 – 1.400 | 0,1 – 0,14 % | Mäßige Raumluftqualität |
| Über 1.400 | >0,14 % | Niedrige Raumluftqualität |
CO2 Sensor selbst bauen
Um nun die Luftqualität messen zu können benötigen wir also irgendwie ein Messgerät. Hierfür kann man sich natürlich eins kaufen, jedoch sind diese nicht ganz günstig. Kürzlich würde von HMIP ein Sensor vorgestellt, der als Selbstbausatz noch 150Euro kostet! Das war mir dann doch zu viel Geld.
Auf Amazon habe ich einen günstigeren Sensor entdeckt – den MH-Z19. Dieser misst neben dem CO2 Gehalt der Luft auch die Temperatur – praktisch! Viele Anleitungen hierzu gibt es schon im Internet, wie man den Sensor in den ioBroker einbinden kann – aber noch nichts zu Homematic.
Um nun die Sensordaten auslesen zu können, benötigen wir einen ESP8266. Mit der Easy ESP Software ist dieser recht einfach zu konfigurieren – und das machen wir jetzt zusammen.
ESP8266 flashen
Zunächst einmal laden wir uns die Easy ESP Software von Github herunter und entpacken diese. Das tolle an diesem Paket ist, dass für Windows bereits ein tool zum flashen dabei ist. Der Flashvorgang ist hierbei recht simpel. Die Software starten. Dann die Firmware aussuchen, die wir flashen wollen (in meinem Fall die ESP_Easy_mega_20210223_normal_ESP8266_4M1M.bin
Als nächstes mit einem USB Kabel den ESP8266 anstecken. Wichtig dabei ist, dass der Flash Button auf dem ESP gedrückt wird und auch während des Flash Vorgangs immer gedrückt bleiben muss! In der Software erscheint nach dem Vorgang ein “Done” – somit ist dies schonmal erledigt.
Den ESP können wir dann wieder vom Strom trennen – ein paar Sekunden warten und wieder mit dem Strom verbinden. Nun muss noch das WLAN eingerichtet werden. Um dies zu tun, baut der ESP ein eigenes WLAN auf. Hierbei nutzte ich einfach mein Handy und habe mich mit diesem WLAN verbunden. Das Passwort hierbei ist : configesp
Im normalfall öffnet nun das Handy automatisch einen Browser und man ist in der Konfigurationsoberfläche vom ESP, um diesen mit dem WLAN zu verbinden. Klappt das bei Dir nicht (so wie es bei mir auch nicht geklappt hat) öffnen wir einen Browser auf dem Handy und geben als Adresse die 192.168.4.1 ein. Nun können wir das WLAN auswählen – das Passwort eintragen und schon ist der ESP im heimischen Netz zu finden. Unten auf der Konfigurationsseite wird dann noch die IP Adresse angezeigt, unter der der ESP nun zu erreichen ist.
Konfiguration vom ESP8266
Da das Gerät nun im heimischen WLAN ist, können wir damit beginnen den Sensor zu konfigurieren. Dafür trennen wir den ESP erstmal wieder vom Strom. Am CO2 Sensor habe ich erstmal eine kleine Steckerstiftleiste angelötet – somit ist es einfacher diesen zu verbinden. Dies ist kein “muss” – ebenso kannst Du auch direkt den Sensor an den ESP anlöten, wenn Du willst. Hier nun die Daten zum verbinden:
| Pin am ESP8266 | Pin am MH-Z19 |
| 5,5V oder V.USB | VCC oder Vin |
| GND | GND |
| D7 oder GPIO 13 | TX |
| D5 oder GPIO 14 | RX |

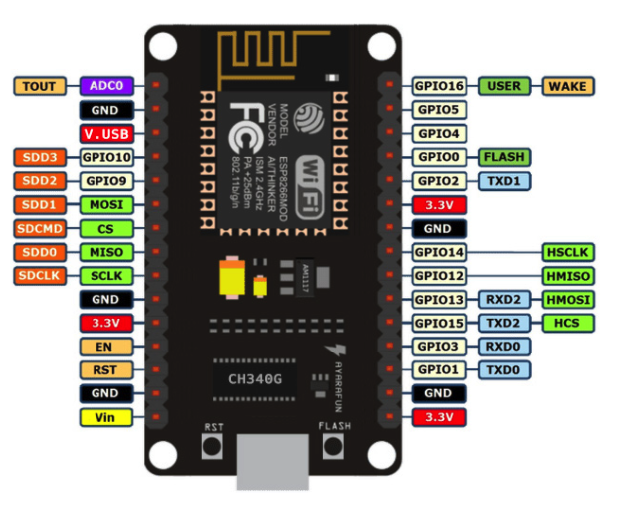

Sehr geholfen hat mir hier auch die folgende Grafik vom ESP8266:
Sind diese nun verbunden, so kannst Du den ESP wieder mit Strom versorgen.

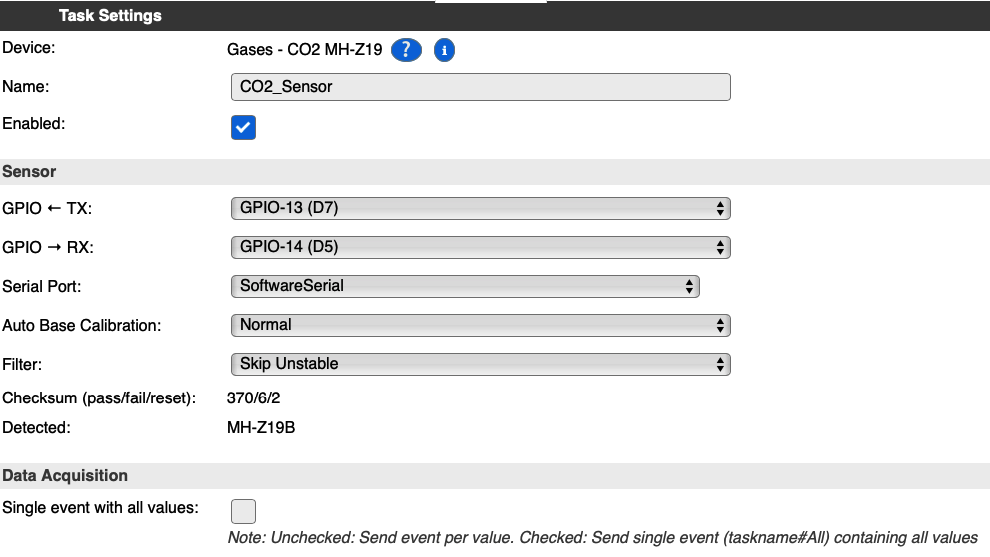

Weiter geht’s nun in der Oberfläche vom ESP. Wir verbinden uns also wieder mit der Weboberfläche und öffnen hier den Devices Tab. Die Tabelle sollte hier leer sein – klicken also auf “Add” in der ersten Spalte.
Gut zu wissen ist hier, dass viele Einstellungen erst auftauchen wenn Du unter “Serial Port” – “SoftwareSerial” auswählst. Diesen Schritt also als erstes durchführen. Hast Du andere GPIO Ports am ESP genutzt kannst Du diese auch hier nochmal anpassen. Sind alle Daten eingetragen, dann können wir dieses unten auf der Seite mit “Submit” bestätigen.

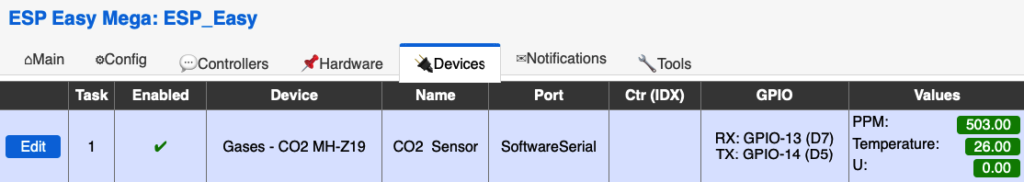

Die ersten Werte sollten nun auch im Sensor hier auftauchen:
Einbindung in die Homematic

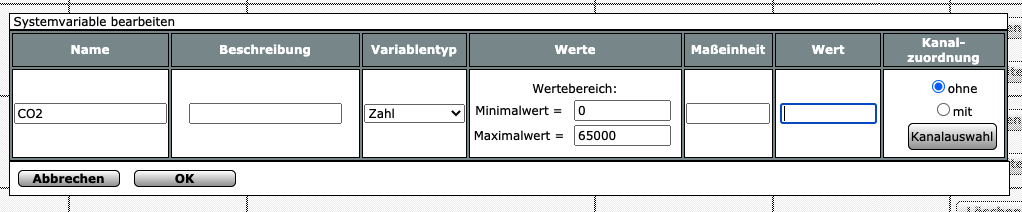

Um den Sensor nun in die Homematic einbinden zu können erstellen wir uns als erstes eine Systemvariable. Diese einfach im WebUI unter Einstellungen -> Systemvariablen hinzufügen mit den folgenden Daten:
Diese Systemvariable wollen wir nun mit dem ESP beschreiben. Hierfür nutzen wir die Möglichkeit, diese via http Befehl zu aktualisieren. Wir verbinden uns also wieder auf unser ESP und können hier nun im Tab “Controllers” einen neuen Controller hinzufügen.

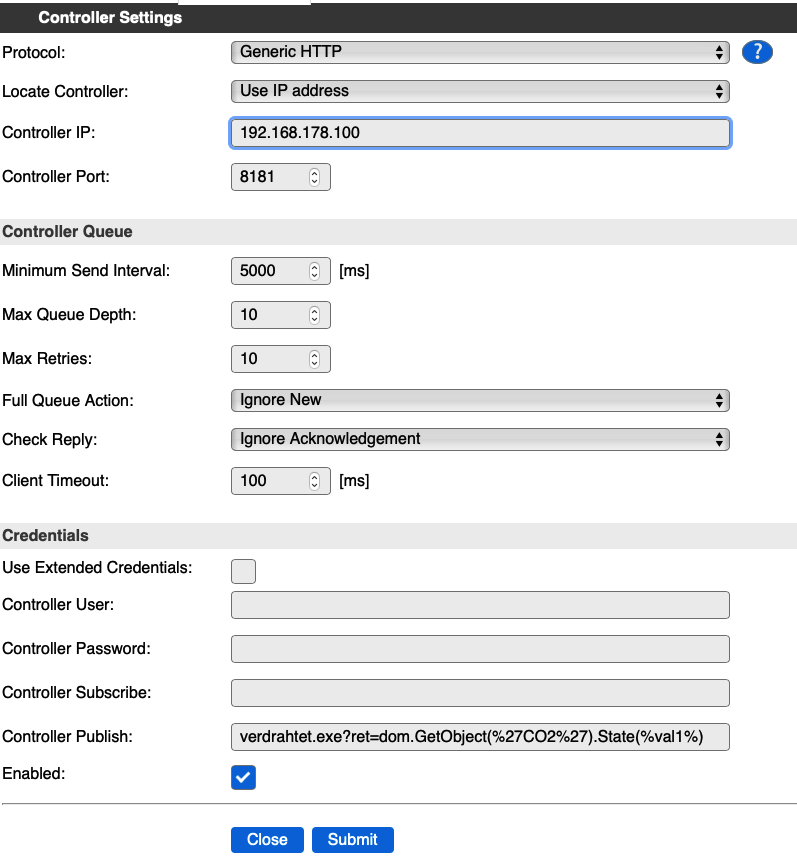

Als Protokoll wähle ich hier “Generic http” aus. Die Controller IP ist die IP Adresse Deiner CCU zuhause. Als Port bitte 8181 eintragen. Nun müssen wir noch unten den “Controller Publish” ändern. Hier trägst Du nun das folgende einfach ein:
verdrahtet.exe?ret=dom.GetObject(%27CO2%27).State(%val1%)Auch nicht vergessen diese Einstellungen zu aktivieren – also den Haken bei “Enable” setzen. Die Einstellungen sehen bei mir nun wie folgt aus:
Als letzten Schritt müssen wir nun aber noch dem Sensor sagen, dass er die Daten via Controller 1 an die Homematic senden soll. Also wieder die Einstellungen vom Device öffnen und hier den Haken setzen:

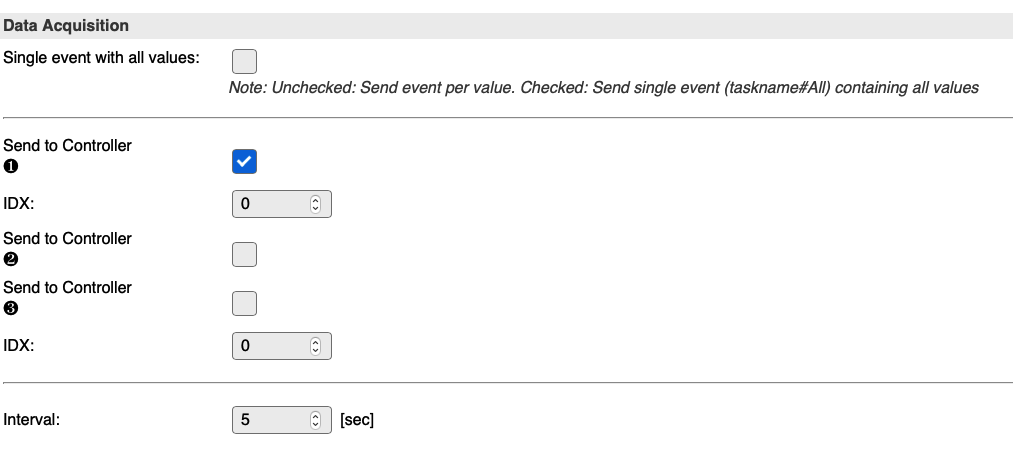

Unten bei “Interval” kannst Du noch bestimmen wie oft nun der Wert an die CCU geschickt werden soll. Zu testzwecken hatte ich dies auf 5 Sekunden gesetzt – 60 Sekunden oder gar noch länger reicht aber dicke aus!
Einbindung in den ioBroker

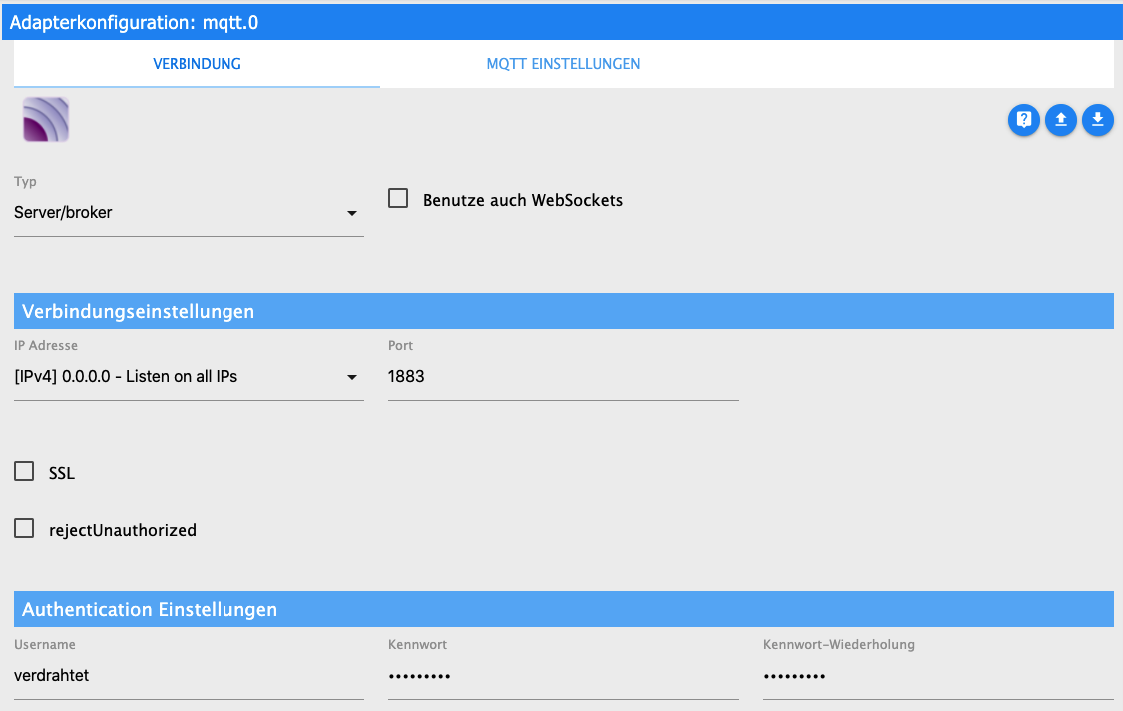

Im ioBroker kann der Sensor natürlich auch eingebunden werden. Hierfür nutze ich einfach MQTT. Den MQTT Broker habe ich bereits im ioBroker installiert. Hier einfach mal meine Einstellungen:
Sind hier nun die Daten hinterlegt konfigurieren wir noch den ESP. In der Weboberfläche unter “Controllers” einen neuen Controller erstellen. Als Protocol – auch wenn wir den ioBroker nutzen – wählen wir hier den Home Assistant aus. Einfach hier die Controller IP (also die vom ioBroker) sowie den Port eintragen.
Solltest Du ein Benutzername und Kennwort hinterlegt haben, so müssen diese unter “Credentials” eingetragen werden.

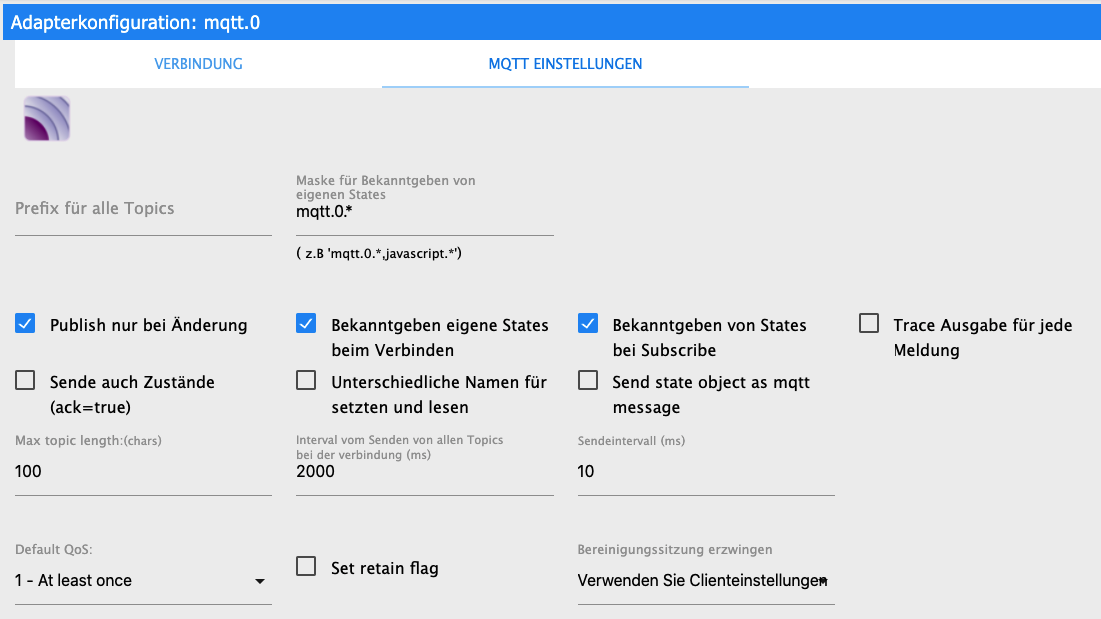

In den MQTT Einstellungen diese einfach übernehmen:
Controller Client ID: %sysname%_%unit%
Controller Subscribe: %sysname%/#
Controller Publish: %sysname%/%tskname%/%valname%Als letztes diesen Controller via “Enable” einfach aktivieren.
Als letzten Schritt müssen wir nun aber noch dem Sensor sagen, dass er die Daten via Controller 1 an den ioBroker senden soll. Also wieder die Einstellungen vom “Device” öffnen und hier den Haken setzen:
Unten bei “Interval” kannst Du noch bestimmen wie oft nun der Wert an den ioBroker geschickt werden soll. Zu testzwecken hatte ich dies auf 5 Sekunden gesetzt – 60 Sekunden oder gar noch länger reicht aber dicke aus!

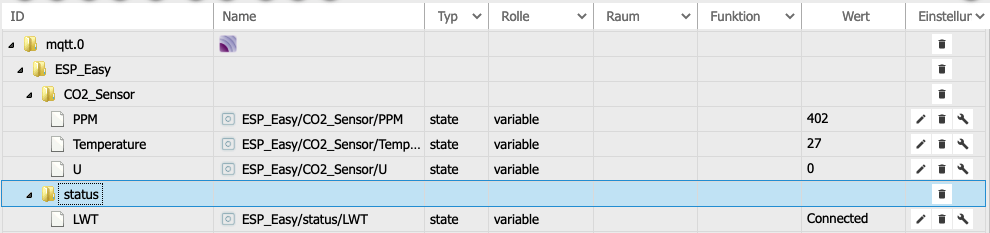

Die Daten tauchen nun nach Aktualisierung in den Objekten auf und können dann von hier aus weiter verarbeitet werden:
Video:
Links:
Hier die von mir verwendeten Artikel:
ESP8266MOD: https://amzn.to/2NGVEAC
MH-Z19 CO2 Sensor: https://amzn.to/3uvMo33
Kurze Jumper-Kabel zum verbinden: https://amzn.to/2O1Z2Wx

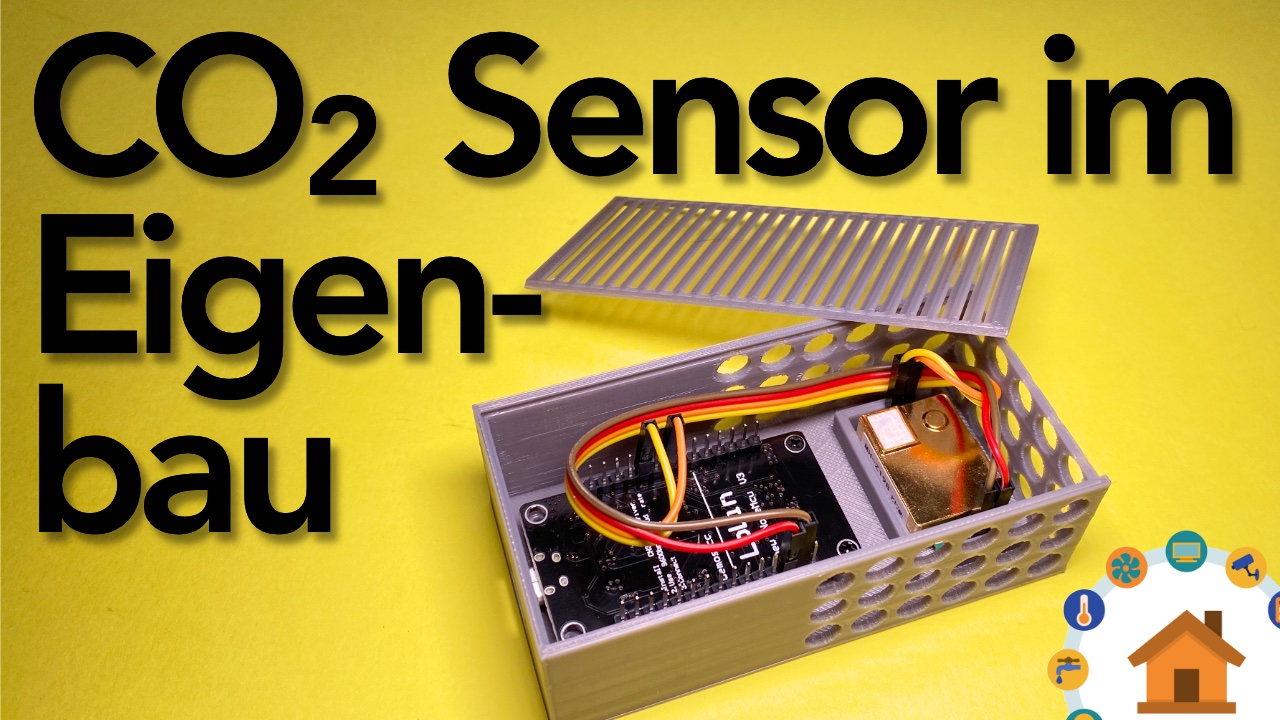

Das von mir erstellte und gedruckte Gehäuse: https://www.thingiverse.com/thing:4775093
HMIP-BSL Schalter: https://amzn.to/3qU6stI
